大型直線振動篩簡單介紹

大型直線振動篩是一種利用振動電機激振力作為振動源，是物料在篩網上被拋起，同時做直線運動的一種振動篩分設備。篩分合格物料經過多層篩孔從各自合格的篩孔漏出，從而獲得高質量的成品料。

使用范圍

大型直線振動篩可對粉狀、顆粒狀物料進行篩選分級作業，被廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業中。

大型直線振動篩結構組成

大型直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架組成。

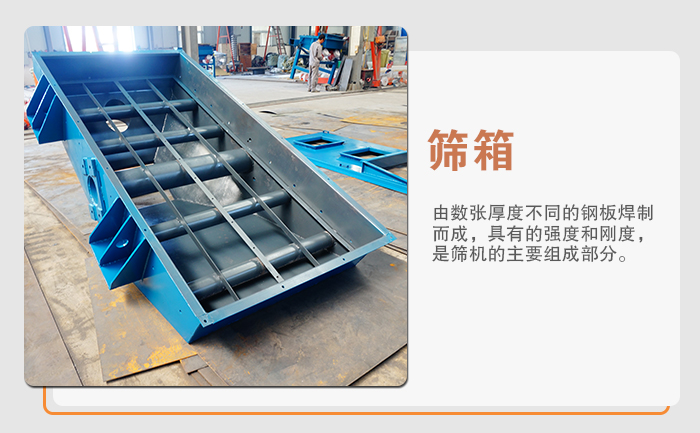

1、篩箱：由數張厚度不同的鋼板焊制而成，具有的強度和剛度，是篩機的主要組成部分。。

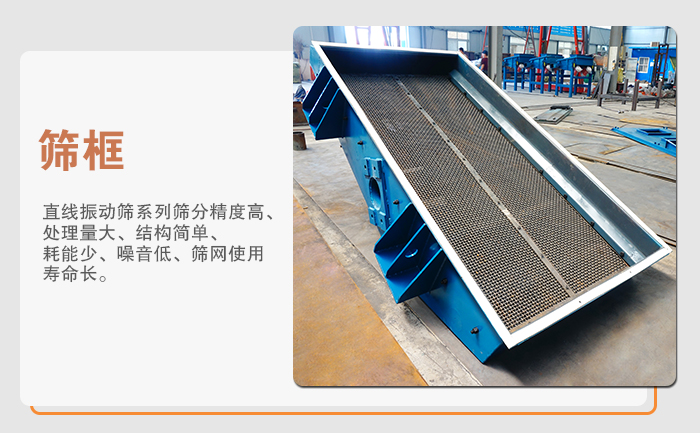

2、篩框：由三角鐵制成，主要用來保持篩網平整，達到正常篩分。

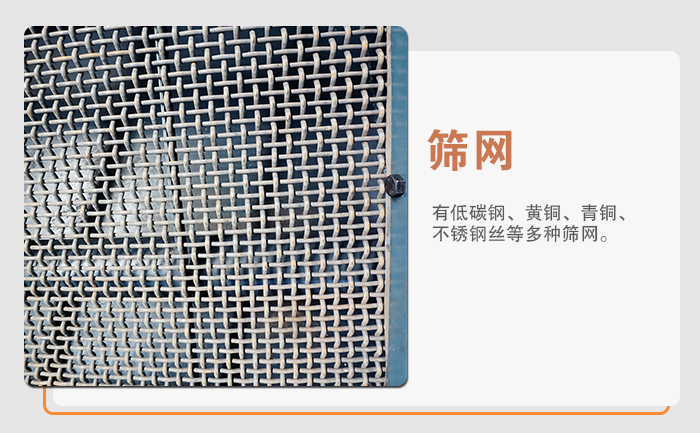

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等多種篩網。

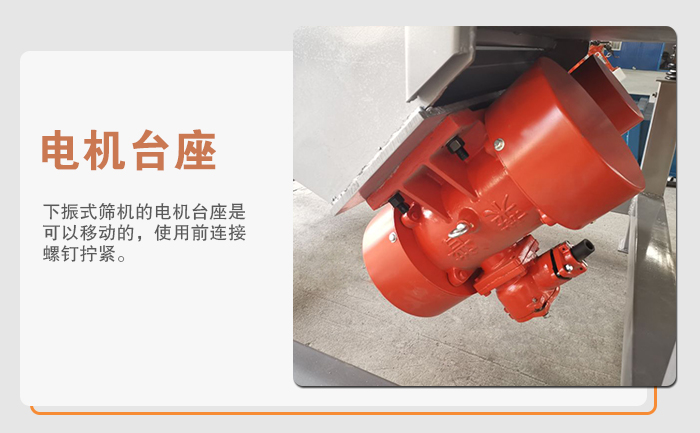

4、電機臺座：下振式（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘擰緊，是新篩機試用前三天反復緊固，以免松動造成事故。

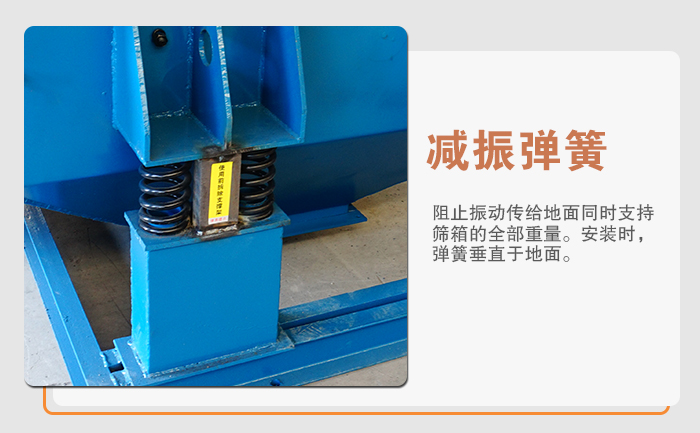

5、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧垂直于地面。

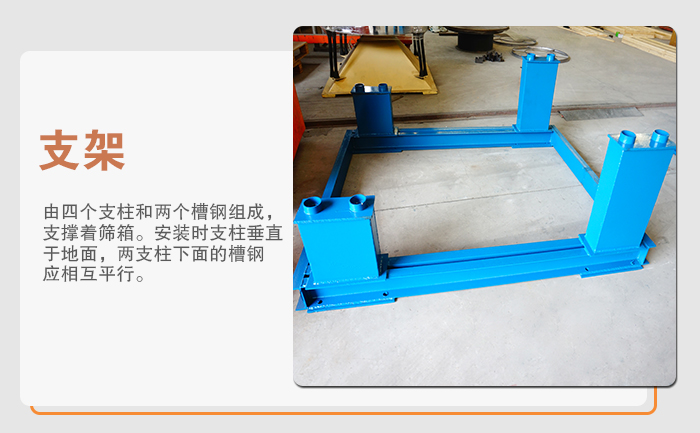

6、支架：由四個支柱和兩個槽鋼組成，支撐著篩箱。安裝時支柱垂直于地面，兩支柱下面的槽鋼應相互平行。

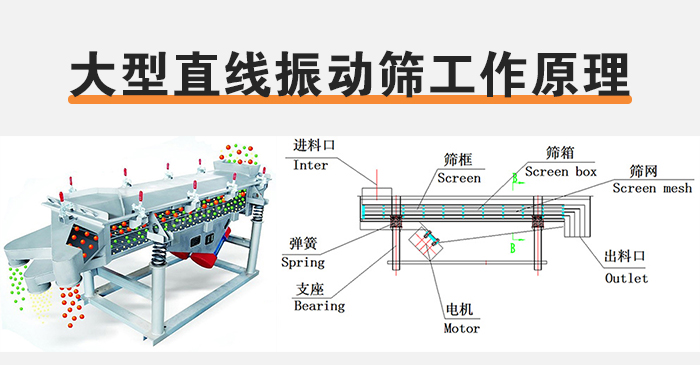

大型直線振動篩工作原理

大型直線振動篩也是采用慣性激振器來產生振動的，大型直線振動篩振源有電動機帶動激振器，激振器有兩個軸，每個軸上有一個偏心重（下圖所示），而且以相反方向旋轉，故又稱雙軸大型直線振動篩，由兩齒輪嚙合以同步。當兩個帶偏心重的圓盤轉動時，兩個偏心重產生的離心力F，在x軸的分量互相抵消，在y軸的分量相加，其結果在y軸方向產生一個往復的激振力，使篩箱在y軸方向上產生往復的直線軌跡振動。

大型直線振動篩的整套件之一是高速振動軸承，該軸承工況條件惡劣，室外生產環境濕度和揚塵大，操作速度和溫度高，造成工作負荷非常大。那么我們在篩機使用中應怎么維護振動篩分機軸承呢？

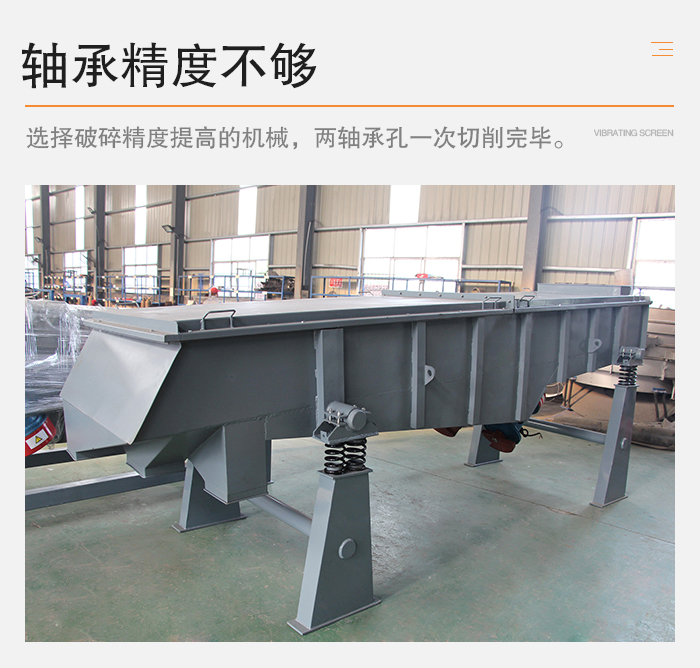

1、軸承座孔的精度不夠，同根軸兩軸承座孔不同心。

處置辦法：選擇破碎精度提高的機械，在數控鏜銑床或破碎，兩軸承孔一次切削完畢。

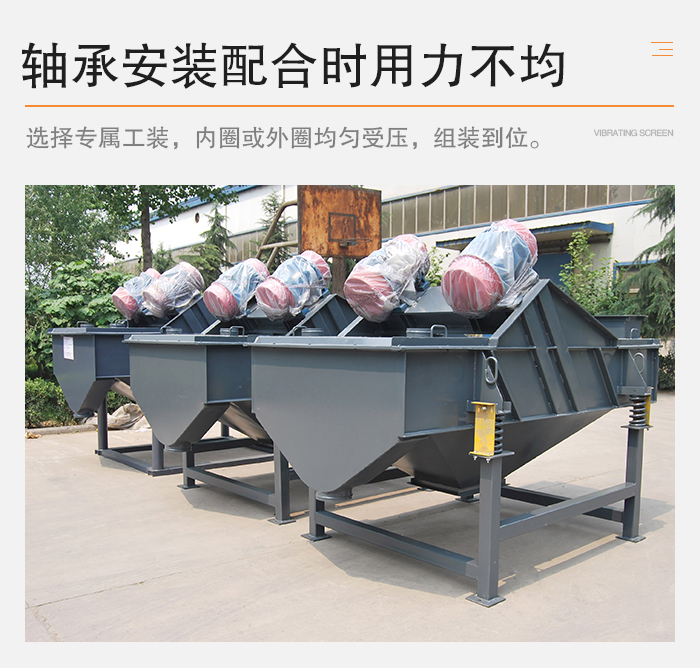

2、軸承安裝配合時用力不均，如在冷安裝配合過程當中，對軸承內外圈施力不均，造成軸承內外圈相對軸或軸承孔出現偏斜量，操作過程當中就會磨損較快。

處置辦法：選擇專屬工裝，使軸承安裝配合過程當中內圈或外圈均勻受壓，組裝到位。

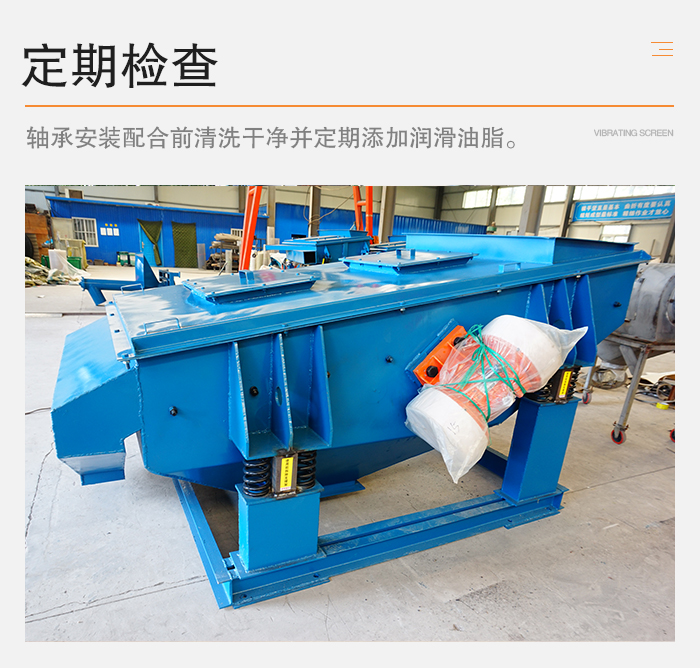

3、軸承安裝時未干凈干凈，或潤滑油脂不干凈，造成軸承滾道磨損，滾動體摩擦力添加，溫度升高，致使軸承傷害。

處置辦法：軸承安裝配合前清洗干凈，振動電機使用中按時替換潤滑油脂，換潤滑油脂在機械使用150h之后，之后每操作1000h替換。
